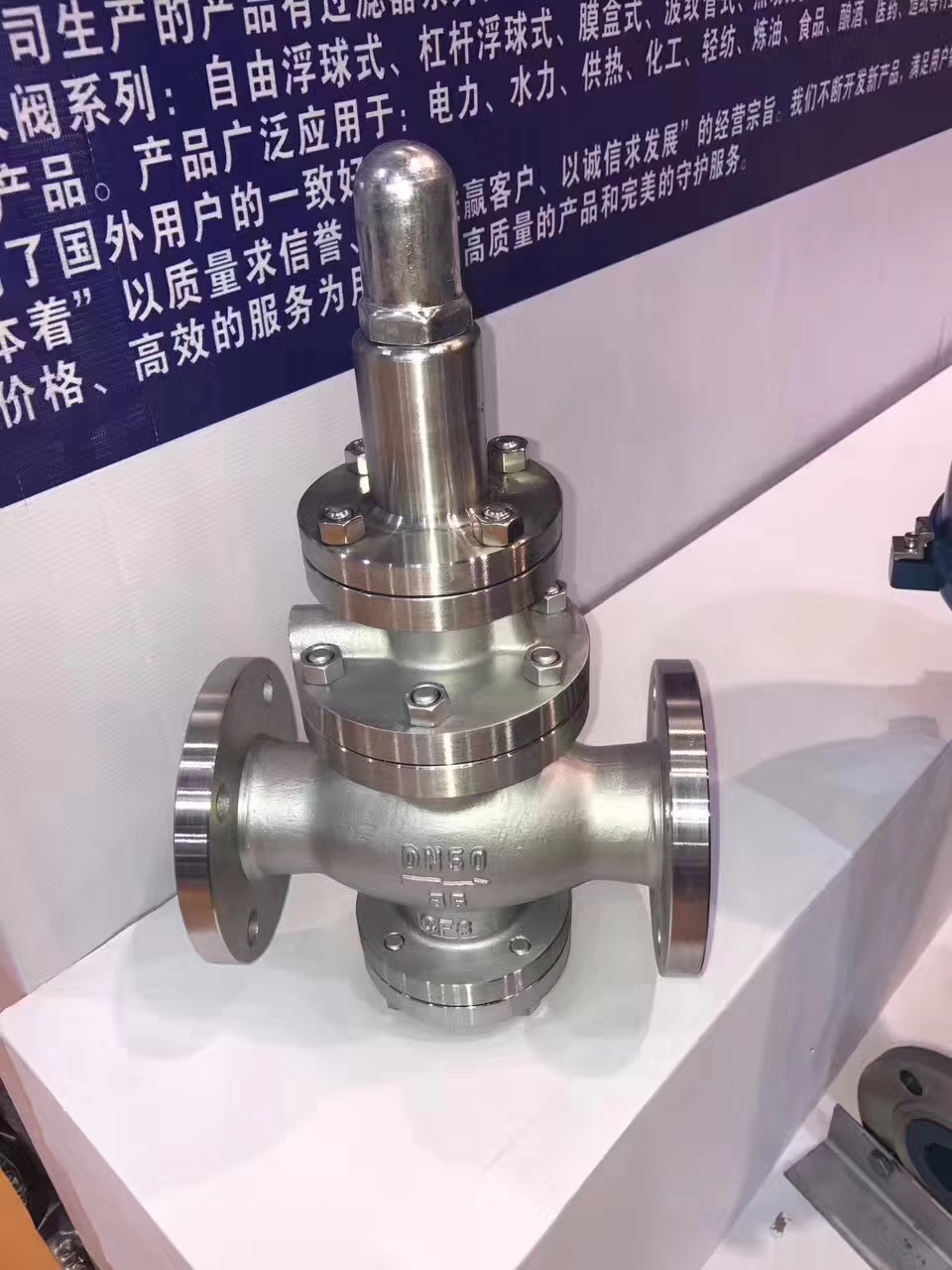

Y42X-16P不銹鋼液體減壓閥

上海雙恩閥門制造有限公司Y42X-16P不銹鋼液體減壓閥產品有品牌和質量保證，雙恩閥門為您全方面介紹Y42X-16P不銹鋼液體減壓閥相關技術參數、性能特點、用途、標準、選型、作用、圖片、規格型號、使用方法、計算公式、外形尺寸、工作原理、產品說明書、操作規程、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的Y42X-16P不銹鋼液體減壓閥。
·質保體系：有了您的信任與支持，我們提供值得信賴的雙恩閥門品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·產品標準：我們的產品按國家相關標準驗收，產品質量實行"售后跟蹤"服務。
·解決方案：提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。

在線咨詢

產品詳情介紹

一、產品概述：

Y42X型液體減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。

本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

二、主要零件材質：

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

三、技術參數：

公稱壓力(Mpa)	1	1.6	2.5
殼體試驗壓力(Mpa)*	1.5	2.4	3.75
密封試驗壓力(Mpa)	1	1.6	2.5
*高進口壓力(Mpa)	1	1.6	2.5
出口壓力范圍(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃

注：殼體試驗不包括膜片、頂蓋

四、外形連接尺寸：

公稱通徑DN	外形尺寸
公稱通徑DN	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

五、流量系數：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

訂貨須知:

液體減壓閥名稱、型號、公稱尺寸、公稱壓力(MPa)、額定流量系數(Kv)、固有流量特性、介質名稱、工作壓力及范圍、閥體、內件及填料材質、其他特殊要求；若已經由設計單位選定我司的液體減壓閥型號，請按液體減壓閥型號直接向我司銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
